Máy đếm hạt kích thước lớn

MÁY ĐẾM HẠT KÍCH THƯỚC LỚN QUA DÒNG CHẢY VỚI ĐỘ NHẠY ĐẾN TỪNG HẠT ĐƠN LẺ

Thiết bị phân tích hạt nano lớn

BRAVE B-Phat là hệ thống phát hiện và định lượng hạt kích thước lớn trong dải 2–80 µm, được phát triển cho các ứng dụng kiểm soát chất lượng và giám sát quy trình theo thời gian thực.

Hệ thống cho phép phát hiện hạt lớn, hạt kết tụ, tạp nhiễm và các bất thường trong phân bố kích thước hạt, góp phần giảm thiểu rủi ro sản phẩm không đạt tiêu chuẩn.

Giới thiệu tổng quan hệ thống đếm hạt kích thước lớn

BRAVE B-Curious là hệ thống đo hạt sử dụng công nghệ OF2i® độc quyền của hãng BRAVE để xác định kích thước hạt và phân bố theo thời gian thực qua dòng chảy.
Hệ thống có khả năng phát hiện từng hạt riêng lẻ và theo dõi động học của quần thể hạt trong dải kích thước từ khoảng 50 nm đến 3 µm.

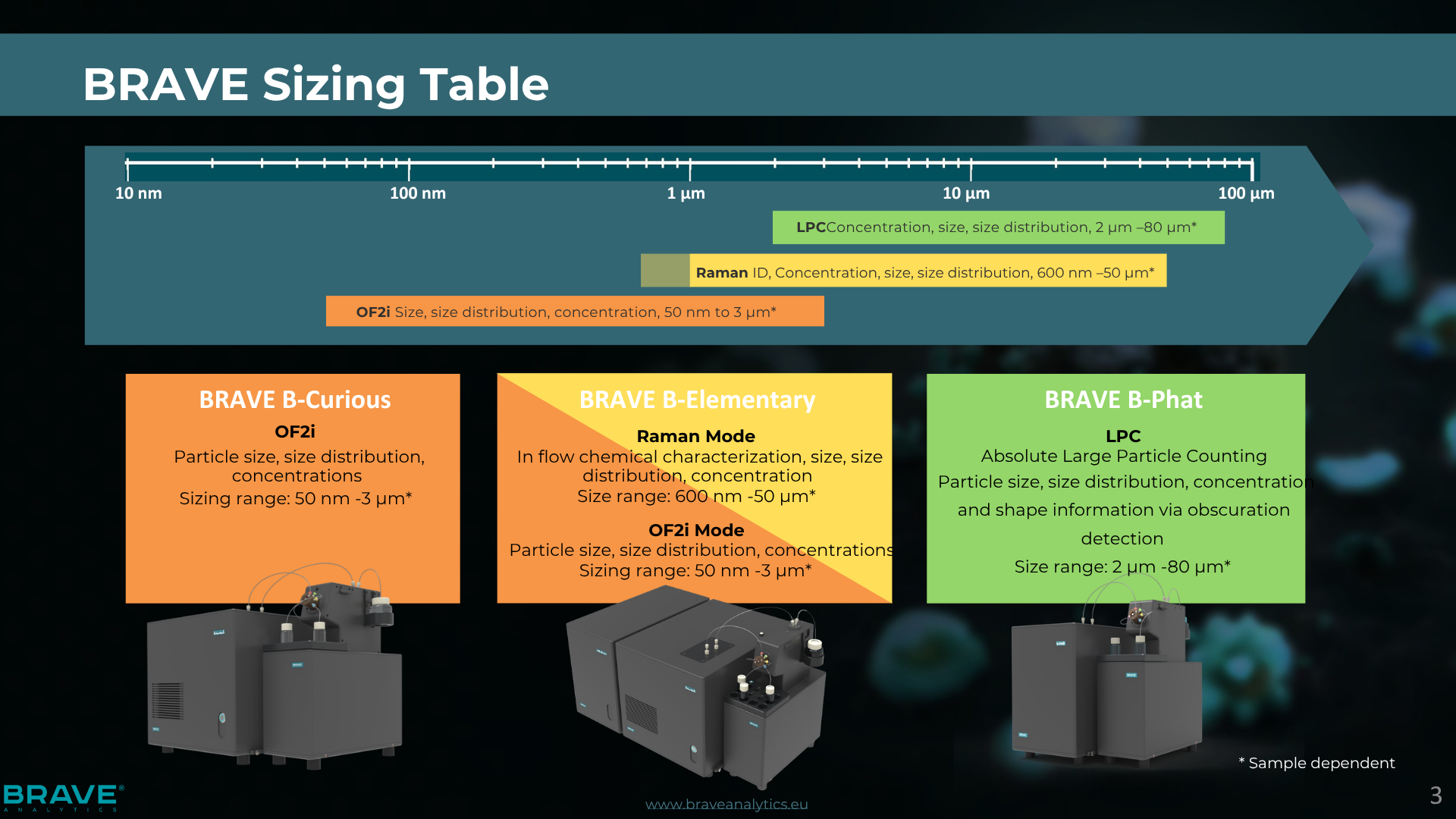

Cấu hình các thiết bị hãng BRAVE theo dải kích thước hạt

Cấu hình	Dải đo kích thước hạt
B-Curious + B-Aware	5 nm – 50 nm
B-Curious	50 nm – 3 µm
B-Elementary	< 1 µm hoặc 1 µm – 50 µm
B-Curious + B-Elementary	250 nm – 50 µm < 1 µm hoặc 1 µm – 50 µm (Tùy cấu hình cảm biến và ứng dụng thực tế) – Cấu hình OF2i® 250 nm – 50 µm hoặc – Cấu hình Raman 1 µm – 50 µm hoặc < 1 µm
B-Phat	2 µm – 80 µm

B-Phat là thiết bị phân tích hạt kích thước lớn thuộc hệ sinh thái giải pháp phân tích hạt của BRAVE, được thiết kế để hoạt động độc lập trong dải kích thước từ 2 µm đến 80 µm.

Thiết bị cũng có thể kết hợp với hệ thống BRAVE B-Curious nhằm mở rộng khả năng phân tích trên dải kích thước hạt rộng hơn, từ nano đến micro.

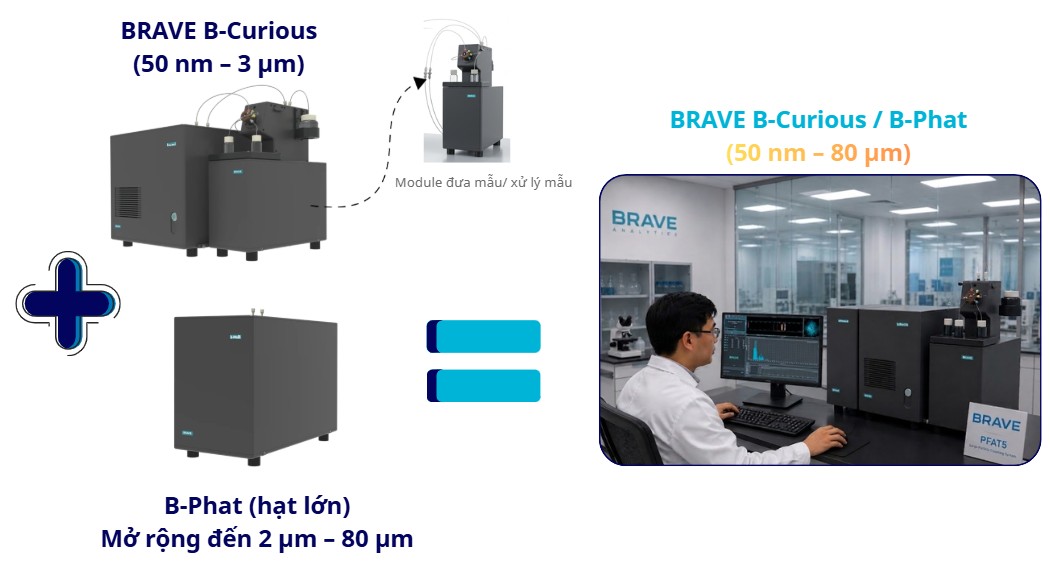

Máy đếm kích thước hạt lớn — Hệ phân tích hạt BRAVE B-Curious kết hợp B-Phat

B-Phat sử dụng công nghệ Light Obscuration kết hợp Dynamic Imaging để phát hiện, đếm và định lượng hạt kích thước lớn trong các hệ phân tán, nhũ tương và dung dịch.

Hệ thống cho phép đo liên tục trong dòng chảy, hỗ trợ phát hiện sớm các hạt kích thước lớn, hạt kết tụ, tạp nhiễm và các bất thường trong phân bố kích thước hạt.

Thiết bị là công cụ hiệu quả cho các ứng dụng kiểm soát chất lượng (QC), giám sát quy trình (Process Monitoring) và đánh giá PFAT5, đặc biệt trong các lĩnh vực dược phẩm, công nghệ sinh học, vật liệu tiên tiến, bán dẫn và các quy trình sản xuất yêu cầu kiểm soát hạt nghiêm ngặt.

Ngoài phiên bản phòng thí nghiệm (Lab Device), B-Phat còn được cung cấp dưới dạng cảm biến PAT (Process Analytical Technology), cho phép giám sát trực tuyến 24/7 và hỗ trợ tối ưu hóa quy trình sản xuất theo thời gian thực.

Nguyên lý hoạt động Máy đếm kích thước hạt lớn

B-Phat sử dụng công nghệ Light Obscuration kết hợp Dynamic Imaging.

Mẫu được bơm liên tục qua buồng đo với lưu lượng xác định. Trong quá trình dòng chảy mẫu đi qua vùng quan sát:

Hệ thống camera tốc độ cao ghi nhận hình ảnh động.
Các hạt xuất hiện dưới dạng điểm tối trong trường quan sát.
Phần mềm phân tích chuyên dụng tự động:
Phát hiện hạt.
Đếm số lượng hạt.
Xác định kích thước hạt.
Tính toán nồng độ hạt.
Phân tích hình dạng hạt.
Kết quả được cập nhật liên tục theo thời gian thực.

B-Phat – Chức năng và ứng dụng

Mục tiêu phát triển:

Phát hiện hạt kích thước lớn, hạt kết tụ và tạp chất gây ô nhiễm.
Giám sát liên tục theo thời gian thực trực tiếp trong dòng chảy.
Đo chính xác kích thước hạt và nồng độ hạt.
Đánh giá phân bố kích thước hạt.
Hỗ trợ tuân thủ tiêu chuẩn PFAT5 và các yêu cầu liên quan: USP 729, USP 788, USP 787, cũng như phát hiện các bất thường trong phép đếm hạt lớn (LPC).
Phân tích hệ số hình dạng (Aspect Ratio) của hạt.
Hỗ trợ bảo trì dự đoán, phát hiện sớm nguyên nhân ô nhiễm, giảm nguy cơ sản phẩm ngoài tiêu chuẩn.
Giám sát trực tiếp dây chuyền sản xuất khi tích hợp cảm biến PAT.

Tùy chọn cấu hình vận hành Máy đếm kích thước hạt lớn B-Phat

Hoạt động độc lập hoặc kết hợp với hệ thống BRAVE B-Curious để mở rộng dải phân tích.
Phiên bản cảm biến PAT cho giám sát sản xuất theo thời gian thực 24/7.
Tùy chọn lắp module tự động hóa lấy mẫu và xử lý chất lỏng.
Dễ dàng tích hợp từ phòng thí nghiệm đến dây chuyền sản xuất trực tuyến.

Thông số kỹ thuật model B-Phat

Thông số	Giá trị
Nguyên lý đo	Light Obscuration (LO) kết hợp Dynamic Imaging (DI)
Kích thước hạt	2 µm – 80 µm
Lưu lượng mẫu	10 – 150 µL/phút
Độ phân giải vật lý (camera)	0,46 µm/pixel
Độ phóng đại quang học	7.5×
Cảm biến camera	2048 × 1536 px (1 px = 3,45 × 3,45 µm²)
Bước sóng trung tâm	455 nm
Nhiệt độ vận hành	Từ +18°C đến +25°C
Độ ẩm vận hành	≤ 80% RH, không ngưng tụ
Nhiệt độ lưu trữ	0°C đến +50°C
Nguồn điện	100–240 VAC, 50/60 Hz
Kích thước (W×H×D)	235 × 360 × 500 mm
Trọng lượng	15 kg
An toàn điện / phòng thí nghiệm	IEC 61010-1:2010, IEC 61010-1:2010/AMD1:2016
Vật liệu tiếp xúc mẫu	PTFE, PEEK, PAEK, FKM, FFKM, FEP, ETFE, Valcon P, PCTFE, DURAN® (kính borosilicate), Fused Silica (Corning 7980), Sapphire (Al₂O₃)
Dải nồng độ	Phụ thuộc kích thước hạt
Số hạt phát hiện mỗi phút	Phụ thuộc kích thước hạt

Ứng dụng máy đếm kích thước hạt lớn

Ứng dụng đa ngành từ mảng dược phẩm đến sản xuất công nghệ cao

Đáp ứng yêu cầu đánh giá PFAT5 trong sản xuất dược phẩm
Kiểm tra CMP slurry và mẫu môi trường
Phát hiện hạt lớn, kết tụ và tạp nhiễm
Nghiên cứu thử nghiệm hoặc giám sát trực tiếp dây chuyền sản xuất
Giúp giảm rủi ro sản phẩm đầu ra ngoài tiêu chuẩn và tối ưu hóa quy trình sản xuất nhờ dữ liệu được xuất theo thời gian thực.

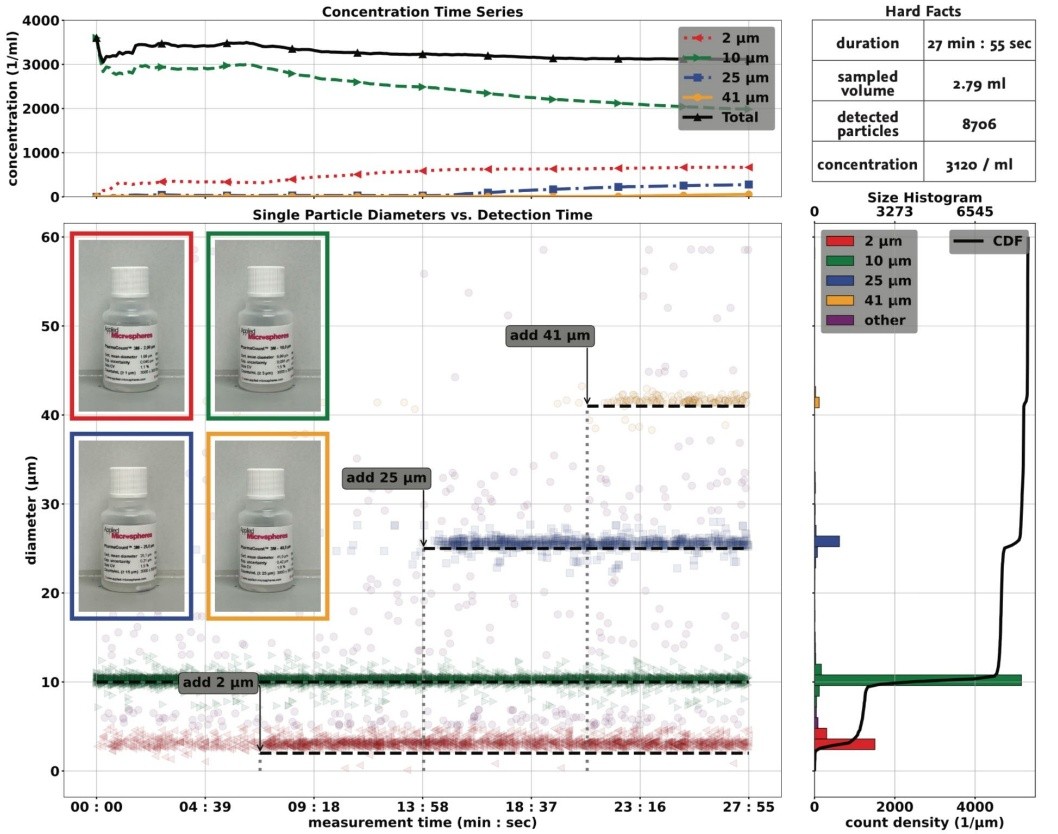

Ví dụ Chứng minh hiệu suất thiết bị

Đây là một Thử nghiệm được thực hiện nhằm chứng minh khả năng của BRAVE B-Phat trong việc đo kích thước hạt và nồng độ hạt tuyệt đối theo thời gian thực, liên tục trong dòng chảy.

Điều kiện thử nghiệm

Thời gian đo: 28 phút
Lưu lượng: 100 µL/phút
Mẫu được khuấy liên tục để tránh hiện tượng lắng hạt
Sử dụng 4 chuẩn đếm hạt của Applied Microspheres, mỗi chuẩn có nồng độ 3.000 hạt/mL

Các chuẩn hạt được bổ sung vào mẫu theo thời gian:

Thời điểm	Kích thước hạt
0 phút	10 µm
7 phút	2 µm
14 phút	25 µm
21 phút	41 µm

Kết quả

Hệ thống phát hiện chính xác từng nhóm hạt tại đúng thời điểm được bổ sung.
Nồng độ tổng luôn duy trì ở mức 3.000 hạt/mL, phù hợp với giá trị chuẩn.
Dữ liệu cho thấy khả năng phân biệt kích thước hạt và theo dõi nồng độ theo thời gian thực.
Biểu đồ phân bố kích thước cuối phép đo thể hiện rõ sự hiện diện của các chuẩn hạt với kích thước khác nhau.
Độ phân giải hiện tại của hệ thống khoảng 1,5 µm.
Các hạt nhỏ hơn 2 µm không còn được phát hiện một cách tin cậy.

Tham khảo thêm

Tiêu chuẩn:	PFAT5; USP 729; USP 787; USP 788; IEC 61010-1:2010/AMD1:2016
Ứng dụng:	Đếm hạt kích thước lớn, phát hiện hạt kết tụ, tạp nhiễm, LPC, PFAT5, QC dược phẩm, CMP slurry, giám sát quy trình
Công nghệ phân tích:	Light Obscuration; Dynamic Imaging; Particle Counting; PAT
Nhà cung cấp:	BRAVE Analytics
Model:	BRAVE B-Phat
